Tellurium N
- Maße L/B/H: 72 x 37 x 25 cm
- Gewicht: 4 kg
- Globusdurchmesser: 15 cm
- astronomischen Betrachtungen
- zu 13 Themen
- 20 W-Halogenlampe
- Netzgerät
- Ersatzglühlampe

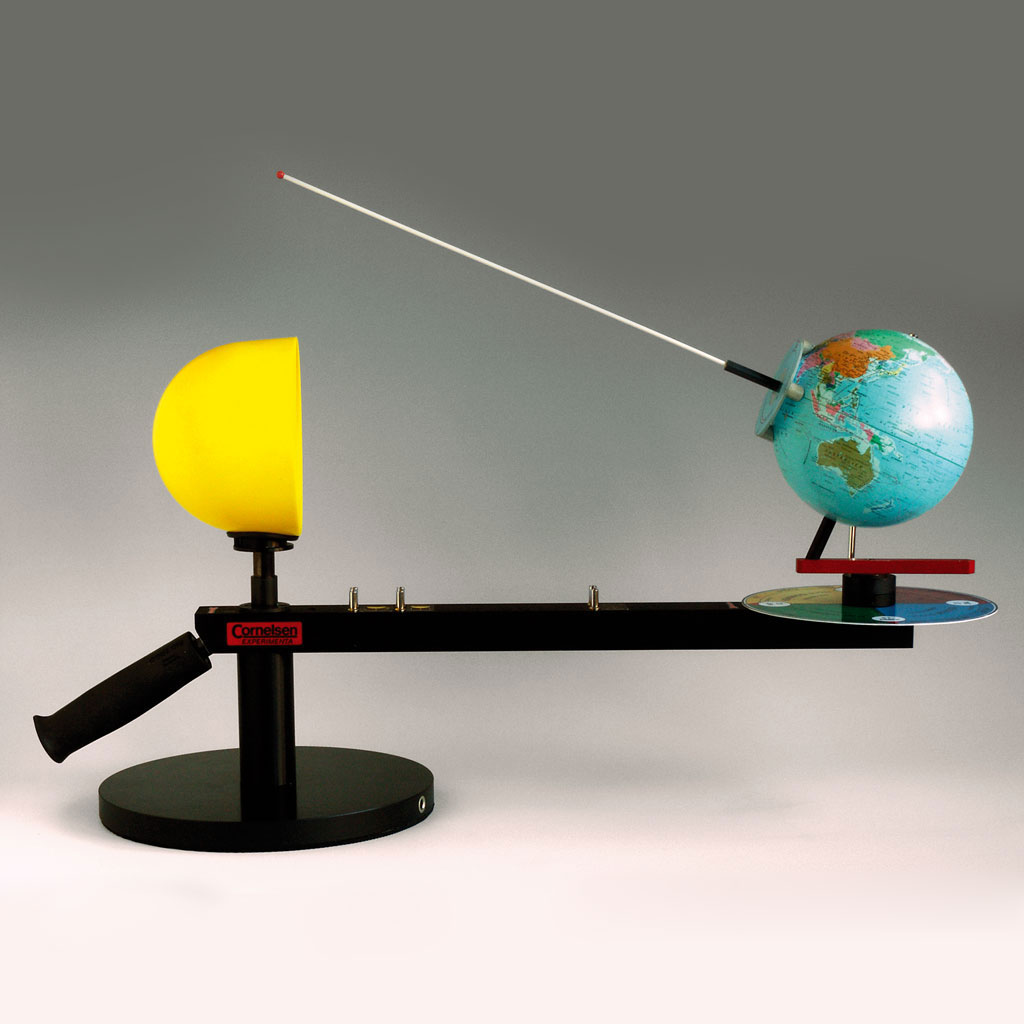

Tellurium N - Die Innovation im Telluriumbau
Die besondere Innovation bei diesem Gerät ist der Einsatz einer Fresnel-Linse zur Erzeugung eines extrem hellen, parallelen Lichtbündels zur vollen Bestrahlung des Erdglobus, die Fokussierung eines Lichtpunktes auf den Globus zur Darstellung der scheinbaren Wanderung der Sonne zwischen den Wendekreisen und die Verwendung einer Horizontscheibe mit Schattenstabfi gur, um durch den Schattenfall den Sonnenstand anzuzeigen.
Komplett einschl. Netzgerät, Ersatzglühlampe, Staubschutzhaube, Faserschreiber, Wischtuch und Anleitung.
Das Tellurium N wurde von Herrn Prof. Dr. Jürgen Newig, Kiel in Zusammenarbeit mit Cornelsen Experimenta entwickelt und hat unter der Nr. 4035635 ein Deutsches Bundespatent erhalten.
Die Lehrerhandreichung
Zum Arbeiten mit dem Tellurium enthält die Lehrerhandreichung detaillierte Unterrichtselemente mit weiterführenden astronomischen Betrachtungen zu folgenden 13 Themen:
Erde als Kreisel - Tag und Nacht - Stunde - Polartag und Polarnacht - Wendekreise - Jahreszeiten - Tag- und Nachtlängen in verschiedenen Breiten - Tageszeiten - Mondphasen - Finsternisse - Gezeiten - Erdumfang (Eratosthenes) - Geostationärer Satellit
Die Stromversorgung:
Die 20 W-Halogenlampe der Sonne wird von einem Stecker-Netzgerät versorgt, das mit einem Kabel mit Klinkenstecker am Gerät angeschlossen wird.

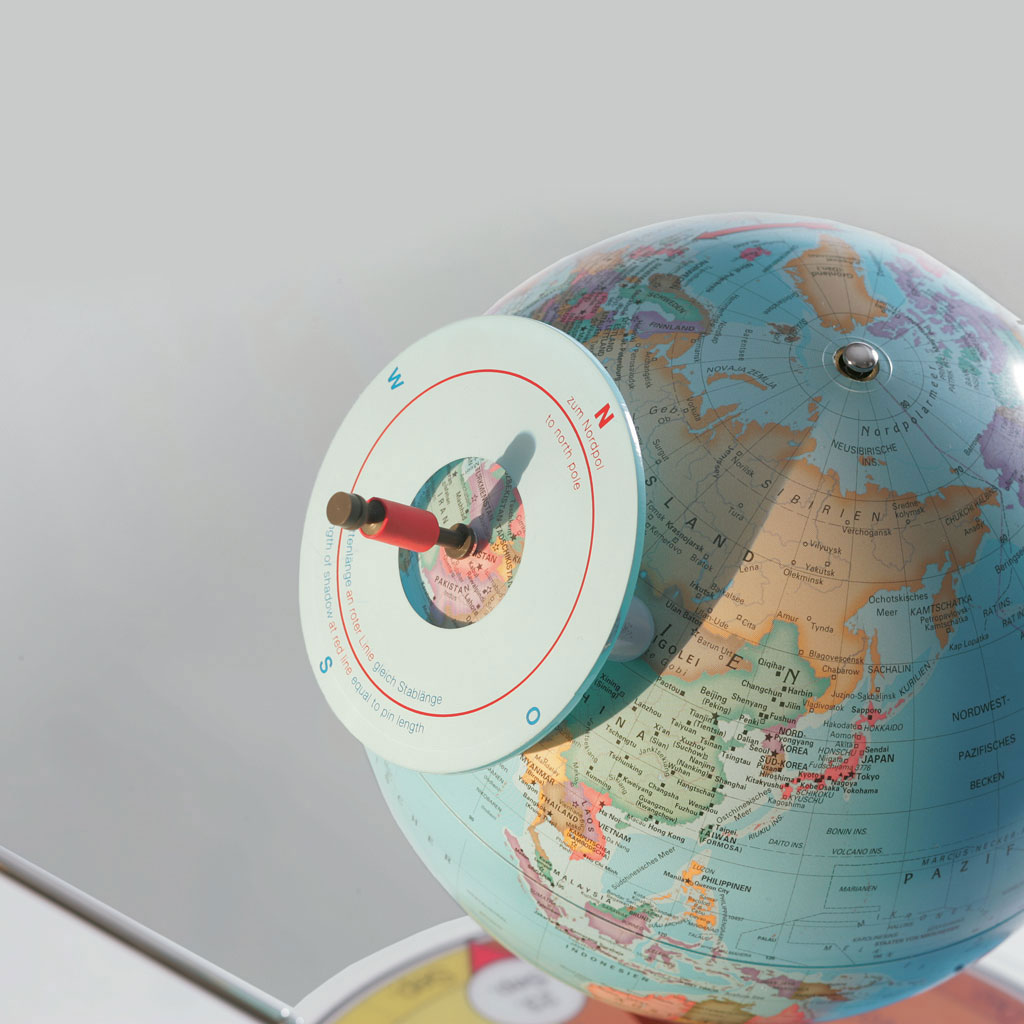

Die Horizontscheibe mit Schattenfigur:
Mit Hilfe der Horizontscheibe, die an jedem Ort des Erdglobus selbsthaftend aufgesetzt werden kann, lassen sich die wechselnden Beleuchtungssituationen auf der Erde anhand der Schattenstabfi gur leicht verständlich und nachvollziehbar erklären.
Die Fresnel-Linse:
Eine kurzbrennweitige Fresnel- Linse sorgt für ein gerichtetes (paralleles) Licht. Dadurch wird eine volle Hälfte der Erdkugel von der Sonne beschienen und die Beleuchtungsgrenzen (Tag und Nacht) stimmen mit den natürlichen überein. Bisher lieferbare Tellurien können das nicht leisten.

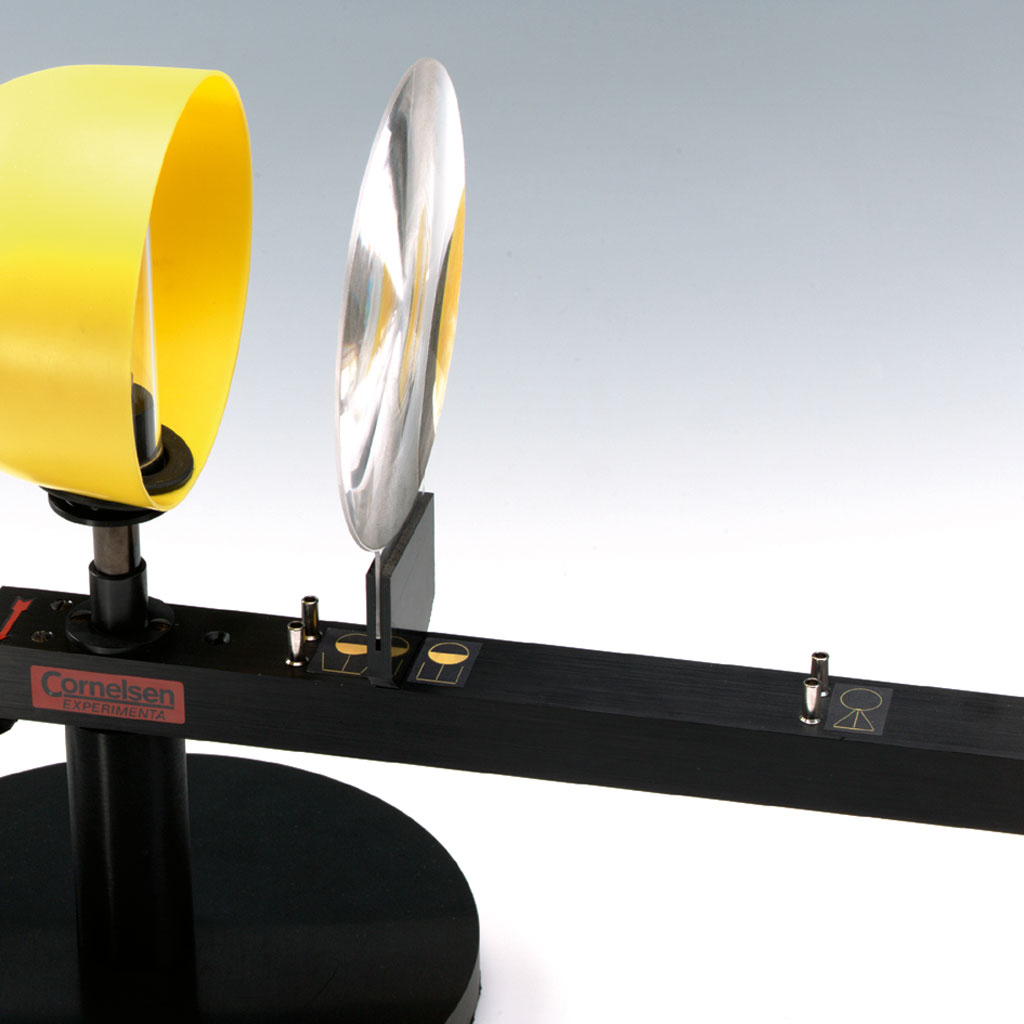

Die drei Positionen der Fresnel-Linse:
Die Fresnel-Linse kann auf dem Telluriumarm in drei Positionen aufgesetzt werden:
Tag und Nacht, Jahreszeiten
In dieser Position wird eine Hälfte des Erdglobus voll beleuchtet und die Schattengrenze ist rund um den Globus deutlich erkennbar.

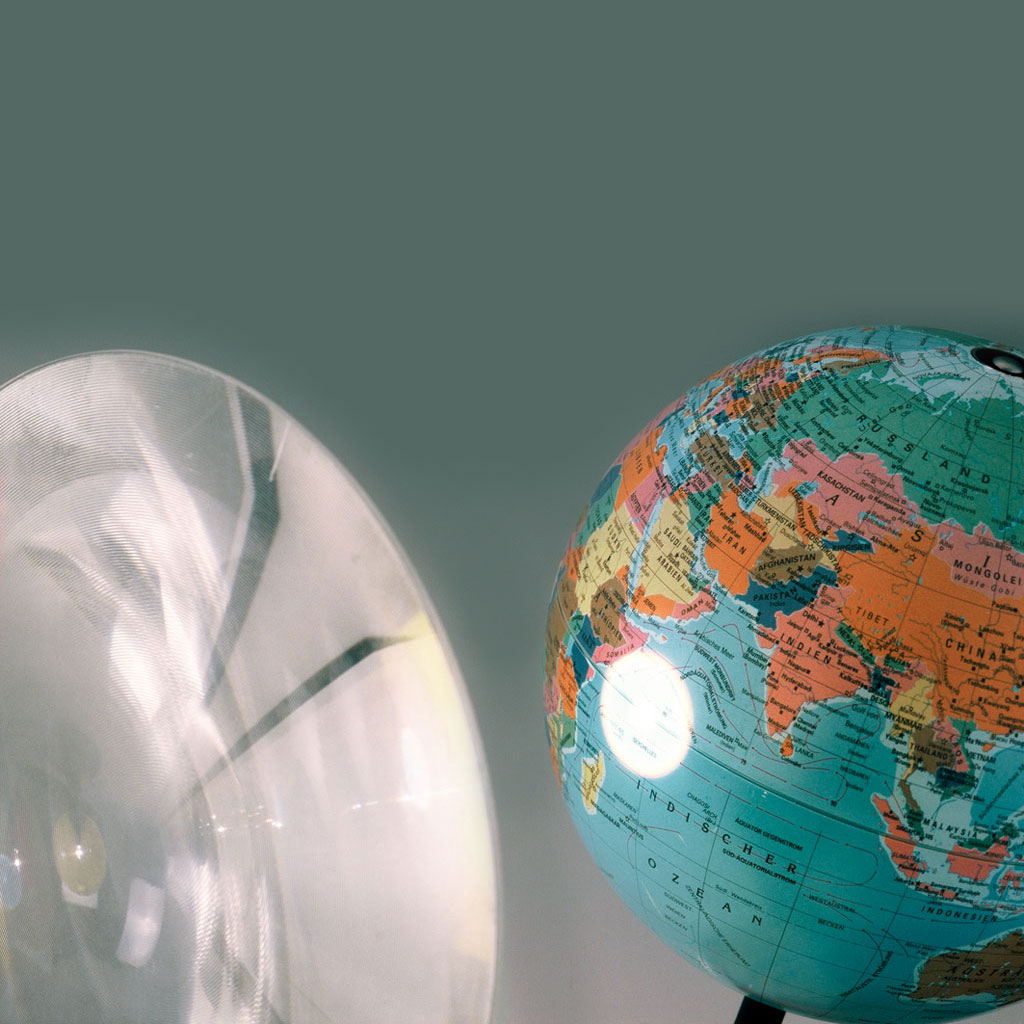

Sonnenpunkt, Wendekreise
In dieser Stellung erzeugt die Linse einen Punkt mit einem kleinen "Hof" auf der Mitte der Erdkugel. Bei Drehung der Erde um die Sonne wandert der Lichtpunkt über den Äquator zwischen dem nördlichen und südlichen Wendekreis.
Mondphasen
Bei dieser Linsenposition wird der Mond besonders angestrahlt und bei Bewegung des Mondes um die Erde können die Mondphasen und Finsternisse deutlich demonstriert werden.

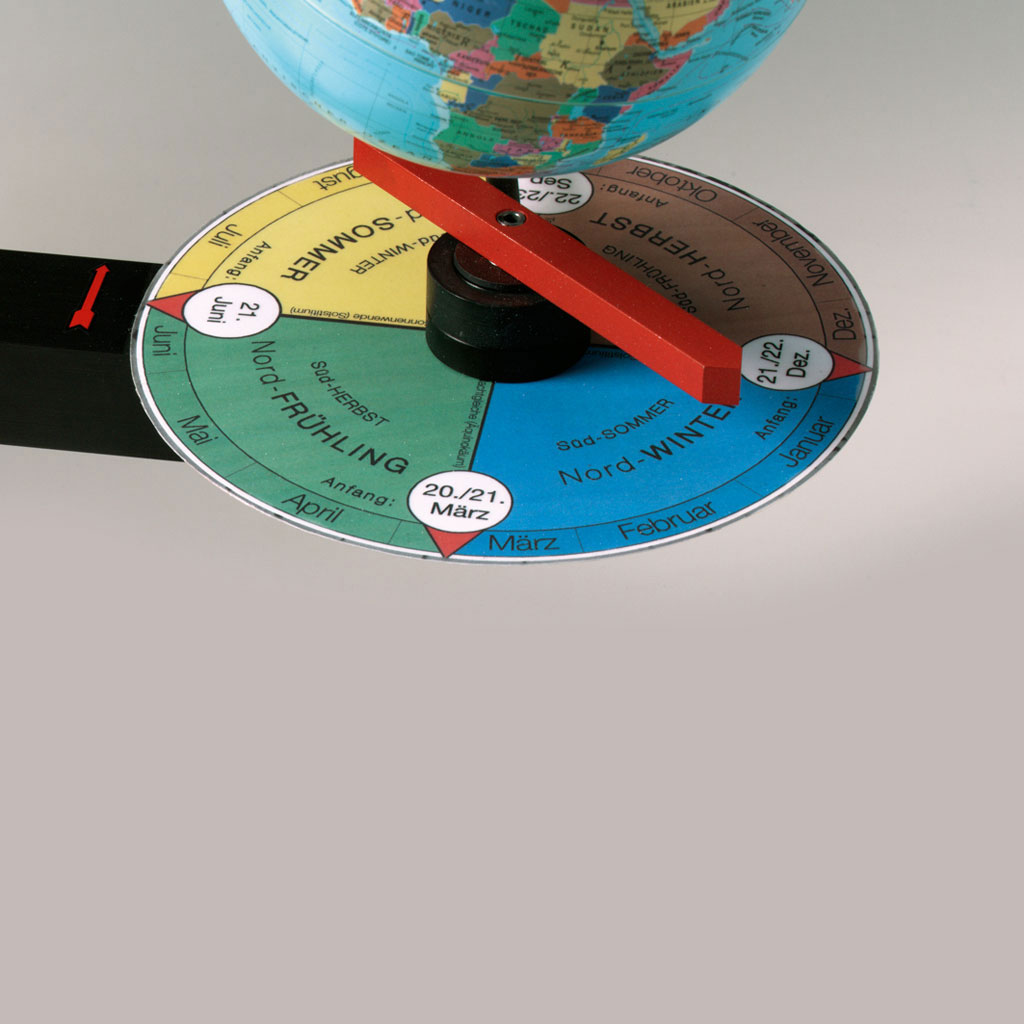

Die Datumsscheibe und der Datumszeiger:
Der Erdglobus ist auf einem Zeiger angebracht, der sich bei Drehung des Telluriumarmes um die Sonne über der Datumsscheibe bewegt. Je nach Zeigerstellung ist die Erdachse der Sonne zu- oder weggewendet (Jahreszeiten). Die Daten für die Sommer- und Winter-Sonnenwende sowie die Tagund Nachtgleichen sind auf der Datums scheibe besonders gekennzeichnet.
Der Satellitenstab:
Zur Demonstration der Position und Bewegung eines geo-stationären Satelliten kann ein Stab mit einem „Satelliten“ an der Spitze auf die Schattenstabfi gur der Horizontscheibe gesetzt werden.
Der große Erdglobus mit ausziehbarem Polstab:
Auf dem großen Globus (15 cm Ø) lassen sich die Schattengrenze und andere Einzelheiten auch aus größerer Entfernung gut erkennen. Mit dem ausziehbaren Polstab (Länge 33 cm) kann die Positionierung der Erde im Weltraum mit Ausrichtung der Erdachse auf einen festen Punkt (Polarstern) überzeugend gezeigt werden.
Der Mond am ausziehbaren Haltestab:
Der Mond kann zur Darstellung seiner Bewegung von Hand um die Erde geführt und zur Erklärung der Mondphasen und Finsternisse an dem Haltestab in der Höhe justiert werden.
