Franck-Hertz-Röhre mit Neonfüllung
- auf Anschlusssockel
- Heizspannung: 4 bis 8 V AC/DC
- Steuerspannung: 9 V
- Beschleunigungsspannung: max. 80 V
- Gegenspannung: 1,2 bis 10 V DC
- Abmessungen der Röhre: ca. 130 x 26 mm (LxD)
- Anschlusssockel: 190 x 115 x 115 mm
- Masse: ca. 450 g

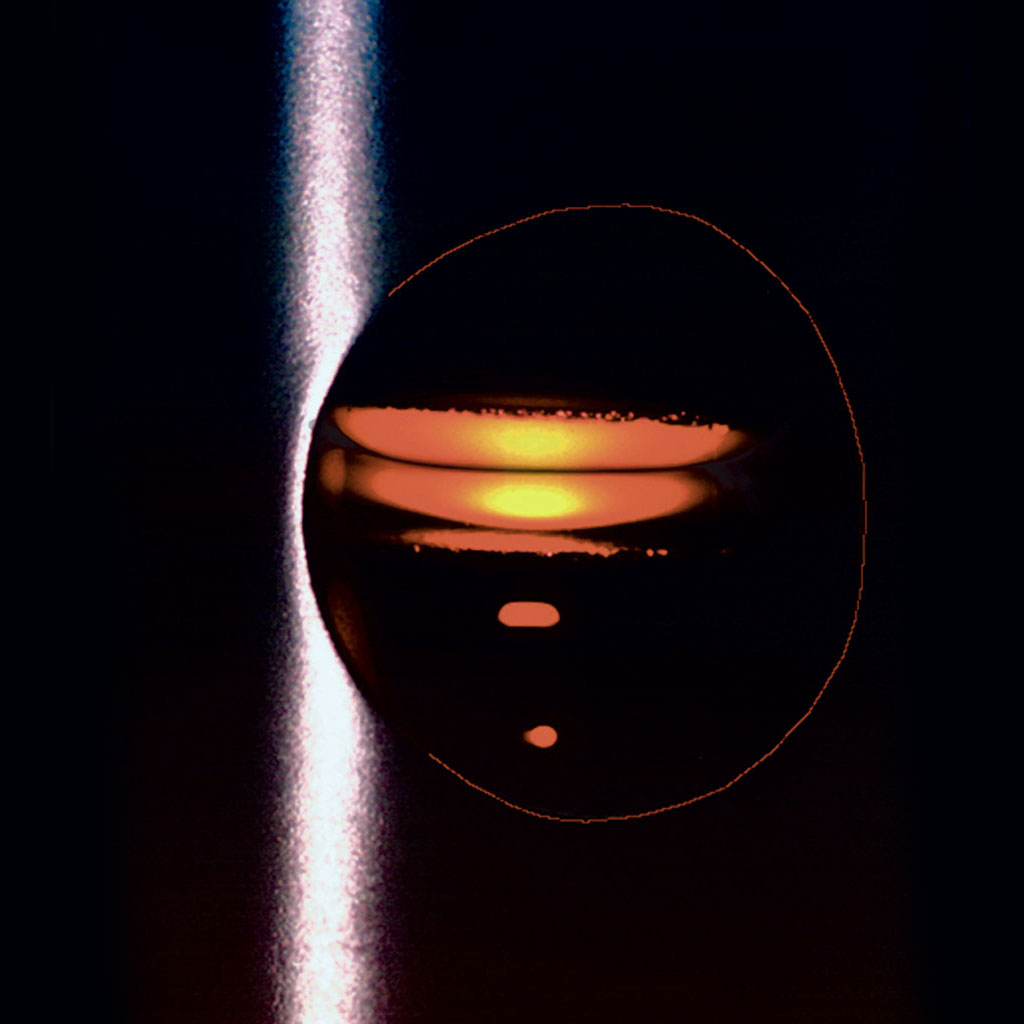

Die Quantelung der Energie sowie die Erzeugung, Registrierung und Auswertung von Spektren und die damit verbundene experimentelle Bestätigung von Modellen sind Bestandteil der meisten Curricula auf der ganzen Welt. Das bekannte Experiment von Franck und Hertz aus dem Jahre 1913 ist von grundlegender Bedeutung für den Nachweis diskreter Energiezustände der Atome.Zur Untersuchung der gequantelten Energieabgabe freier Elektronen beim Zusammenstoß mit Neonatomen sowie zur Bestimmung der Anregungsenergie des 3P0- bzw. 3S1-Zustandes bei ca.19 eV. Diese Zustände regen sich durch Emission von sichtbarem Licht über Zwischenniveaus bei Anregungsenergien von ca. 16,7 eV in den Grundzustand ab. Das emittierte Licht liegt im gelb-rötlichen Bereich. Es entstehen Leuchtschichten zwischen Steuergitter und Beschleunigungsgitter, die aufgrund der planparallelen Gittergeometrie durch ein Fenster beobachtet werden können.
Die Neon-Franck-Hertz-Röhre kann im Gegensatz zur Franck- Hertz-Röhre mit Quecksilberfüllung bei Raumtemperatur betrieben werden.
Tetrode mit indirekt geheizter Kathode, netzförmigem Steuergitter, netzförmigem Beschleunigungsgitter und Auffängerelektrode.
Montiert auf Sockel mit farblich gekennzeichneten Anschlussbuchsen.
- Heizspannung: 4 bis 8 V AC/DC
- Steuerspannung: 9 V
- Beschleunigungsspannung: max. 80 V
- Gegenspannung: 1,2 bis 10 V DC
- Abmessungen der Röhre: ca. 130 x 26 mm (LxD)
- Anschlusssockel: 190 x 115 x 115 mm
- Masse: ca. 450 g
Zusätzlich erforderlich:
W-70237 Betriebsgerät zum Franck-Hertz-Versuch
W-71760 Oszilloskop
